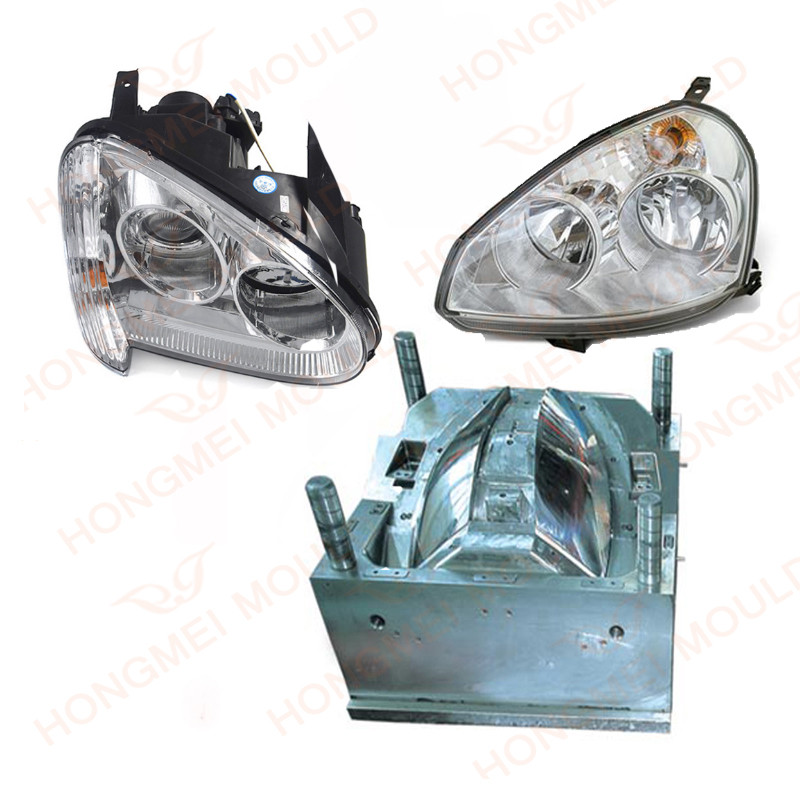

Automobilio lempos dangtelio įpurškimo forma

Automobilio lempos dangtelio įpurškimo forma

Plastikinė forma: automobilio lempos dangtelio įpurškimo forma

Pelėsio ertmė: 1+1

Karštas bėgis: 4 lašai su „HOTSET“ šildymo gyvatukais, atskirtu temperatūros reguliatoriumi

Formos ertmės plienas: DIN 1.2738

Formos šerdies plienas: DIN 1.2312

Formos slankiklio įdėklas: DIN 1.2738 su azotavimu

Šerdies įdėklo aktyvinimas: 4 hidrauliniai cilindrai

Plastikinė medžiaga: ABS

Ciklo laikas: 40 sek

Pristatymo laikas: 50 dienų

Bet kokį kitą reikalavimą galite aptarti su mumis.

Automobilio lempos pristatymas

Pagrindiniai priekinių ir galinių žibintų komponentai yra: kairysis ir dešinysis lęšiai, kairysis ir dešinysis dekoratyviniai rėmai, dešiniojo ir kairiojo žibintų korpusai, dešinysis ir kairysis veidrodėliai.

Automobilio lempos išvaizdos reikalavimai

1 . Optinis objektyvas

 Produktas yra skaidrus, vidinėje pusėje yra raštas, išvaizdos užklausa yra didelė

2 . Dekoratyvinis korpusas

Produkto išvaizda yra aliuminuota, o kai kurias vietas reikia apšalti

3 . Lempos apvalkalas
Produktai, skirti vidaus funkcijoms, dangtelio angoms, galinio dangtelio skylėms ir kitiems surinkimo reikalavimams.

4 . Atšvaitas

Galvanizavimo gaminiams keliami griežti reikalavimai šviesos paskirstymui, aliuminio dengimo išvaizdai

Formos dizaino struktūra

Automobilių lengvojo korpuso plastiką lengva prilipti prie fiksuoto pelėsio reiškinio, o lempos korpuso plastiko fiksuoto pelėsio dizaino prevencija yra tokia:

* Prieš formuodami formą patikrinkite, ar ploto, kuriame yra didelė plastikinių dalių suspaudimo jėga, atleidimo nuolydis yra didesnis nei 3 laipsniai arba didesnis, ir pabandykite suprojektuoti daugiau nei 5 laipsnius, kad išvengtumėte fiksuotos formos prilipimo ir vilkimo pažeidimų. plastikinės dalys.

* Apverstas raštas sukurtas vidinėje plastikinių dalių pusėje, kur formą lengva klijuoti, o sandarinimo jėga yra didelė. Apversto rašto gylis yra 0,5–1 mm, o apverstas raštas yra suprojektuotas šalia apvalaus plastikinių dalių kampo.

* Suprojektuokite armatūros strypus vidinėje formuojamų dalių pusėje, kur suspaudimo jėga yra didelė, arba suprojektuokite apverstą kabliuką ant stūmiklio.

Aušinimo vandens kanalas turi kombinuotą formą „vertikalus vandens vamzdis + nuožulnus vandens vamzdis + vandens šulinys stove“, o aušinimo sistemoje pirmiausia naudojamas vertikalus vandens vamzdis. Toliau yra pasviręs vandens vamzdis, tik tada NAUDOJA pertvaros tipo šulinį.

Kombinuotas aušinimo kanalas yra tolygiai išdėstytas ir arti ertmės, kuris tinka didelės partijos ir didelio tikslumo įpurškimo formoms. Jo trūkumas yra aušinimo vandens vamzdžių apdorojimas yra sudėtingesnis.

Formos konstrukcijoje plotas, turintis didelę plastikinių dalių laikymo jėgą, atsiranda dėl didesnio nei 5 laipsnių štampo nuolydžio, o judančioje formos pusėje suprojektuotas apverstas 0,5 mm gylio raštas.

Todėl formos išstūmimas ir nuėmimas yra sklandžiai, mechanizmas juda sklandžiai, forma yra saugi, stabili ir patikima, o pelėsiai neprilimpa prie fiksuoto pelėsio reiškinio, sėkmingai išsprendžiant lempos korpuso plastikinių dalių prilipimo prie fiksuoto pelėsio problemą. Po bandomosios gamybos modelis turi gerą apkrovos efektą ir stabilų matmenį.
